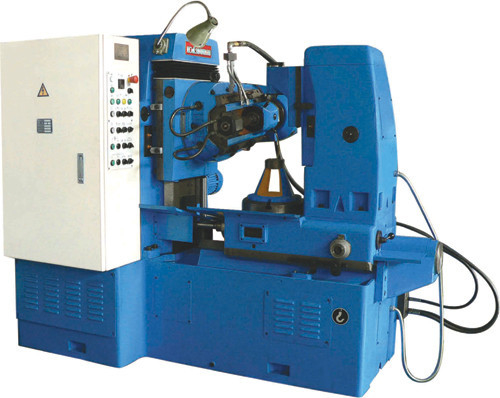

大量生産および機械管理のための頑丈なギヤ歯切り工具で切る機械
大量生産および機械管理のための適したの YB3120K の頑丈なギヤ歯切り工具で切る機械。 昇給の非常に効率。
YB3120K の頑丈なギヤ歯切り工具で切る機械
特徴:
- この機械は頑丈なギヤ歯切り工具で切る機械です。
- この機械はよい剛性率および非常に小さい熱変形を所有しました。 機械は頑丈および高速の状態の下で働くことができます。 上塗を施してある歯切り工具のための切断の速度は範囲 120m/min.である場合もあります。
- 機械は半自動周期機能を働かせる正方形を備えています。 大量生産および機械管理のために適した。 昇給の非常に効率。
- 機械は自動歯切り工具の è」¢ç§」の機能を減らし、用具の摩耗を高めます用具の耐用年数を所有しました。
- 工作機械は自動停止メカニズムとの調節、また信頼できる安全なメカニズムおよび自動潤滑システムのために便利です。
1。
1。
速い細部:
| 条件: |
新しい
|
原産地: |
遼寧、中国（本土）
|
銘柄: |
GUANHUA
|
| 型式番号: |
YB3120K
|
タイプ: |
横
|
CNC またはない: |
ない
|
| 電圧: |
380V、
|
力（KW）: |
7.5KW
|
次元（L*W*H）: |
2260×1800×1720 （mm）
|
| 重量: |
3500kg
|
証明: |
ISO9001: 2000 年、
|
保証: |
1 年
|
モデル: YB3120K の頑丈なギヤ歯切り工具で切る機械
主要な変数:
1。処理の範囲
| 最高。 工作物の直径/幅 | 200mm/170mm |
| 最高。 モジュール | 6mm |
| 処理のための歯数 | 8~64 （12×50） * |
| 工作物の螺旋形の角度 | ±45° |
ブラケットの *Promise のプロセス歯は、いいえブラケットに含んでいることの歯を処理できません。
2。用具のポスト
| 最高。 用具のポストの旅行（縦） | 170mm |
| 用具のポストの縦移動速度 | 0.55m/min |
| 用具のポストの旋回装置の角度の最少読書 | 6 ′ |
| 供給の範囲（縦） | 0.6~5mm/RPM |
3。仕事台
| ワーク テーブルの直径 | 300mm |
| ワーク テーブルの腔線径・山径 | 65mm |
| Min.仕事台の送り速度 | 4mm /min |
| 横の 1 回転あたり動き（手動） | 1mm |
| 横の最少読書移動 | 0.01mm |
| 仕事台の放射状の動き | 4~30mm/min （油圧） |
| 仕事台の T スロット サイズ | 18 の mm |
| インデクシング ウォーム ホイール ピッチ直径 | 256.956mm |
| 歯切り工具の軸線と仕事台の表面間の間隔 | 310-510mm |
4。歯切り工具で切る紡錘
| 最高。 歯切り工具の直径は/延びます | 140mm/140mm |
| 直径に通すタイ棒 | M20 |
| 歯切り工具のアーバーの付属品の先を細くすること | M.T.5 |
| 最高。 歯切り工具の軸動き | 95mm |
| 歯切り工具の軸線と仕事台の表面間の間隔 | 260-430mm |
| 歯切り工具と仕事台の中心間の間隔 | 30-175mm |
| 紡錘の速度の範囲 | 79~498rpm |
| 紡錘のステップ | 9step |
5。モーターおよび機械重量
| モーター力/速度 | 7.5 kw/1500 rpm |
| 軸速いモーター（縦の） /speed | 1.1 kw/1500 rpm |
| 放射状の速いモーター/速度 | 0.09 kw1500 rpm |
| 油圧ポンプのモーター | 1.5 kw/1000rpm |
| 冷却剤ポンプ | 0.75 kw/1500 rpm |
| 重量 | 3500 の kg |
| 全面的（L×W×H） | 2260×1800×1720 （mm） |
6の他:
歯切り工具のアーバーの①の直径: φ22mm、φ27mm、φ32mm、φ40mm
②のアーバーの直径: φ30mm
利点:
1.専門メーカー。
2.世界で普及した。
3.良質および競争。
