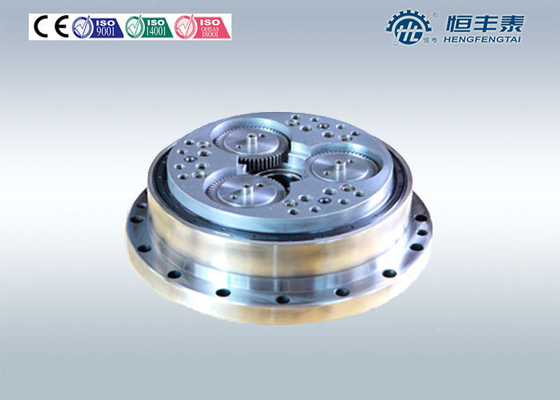

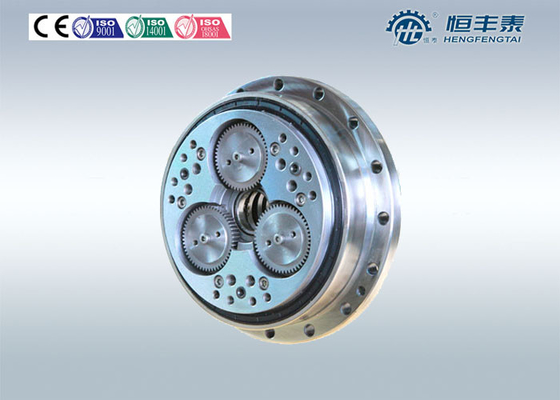

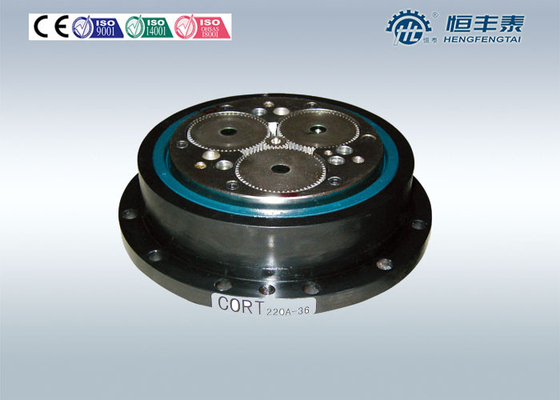

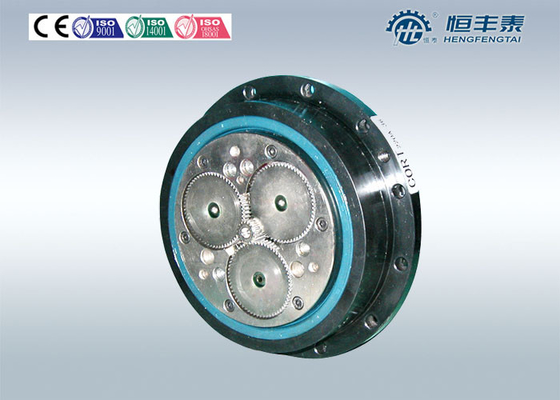

RV-C のサーボ モーター、低いバックラッシュを搭載する Cycloidal 空のシャフトギアの減力剤の変速機
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ハイライト: | 速度減少の変速機,cycloidal 速度減力剤 |
||
|---|---|---|---|
RV-C のサーボ モーター、低いバックラッシュを搭載する Cycloidal 空のシャフトギアの減力剤の変速機
速い細部:
RV-C の空シャフトの減力剤は中心のによ穴を提供します
より多くのシステム設計の柔軟性のための構成のタイプ構成を使って
そしてより大きいスペース節約の選択。
単位は比率の選択を高めている間高性能、長い生命および極端に低いバックラッシュ、また振動および慣性を限るように設計されている中心から外れた第二段階の減少提供するために転がり接触の要素を組み込みます。
減力剤はまた大きい時容量を提供し、外的なサポート装置のための必要性を否定する一組の大きい、内部角サポート軸受けを組み込みます–設計を減らして費用時間を計り、設置。
指定
| 性能指定 | |
| ギヤ比率 | 35.61 X: 1 |
| 定格出力のトルク | 27775 の内部 lbs |
| 最高の入力パワー | 8.40 HP |
| バックラッシュ | 1.0000 arcmin |
| 効率 | 85.00% |
| ギヤ | 拍車; 惑星; Cycloidal |
| 減力剤およびモーター土台 | |
| 減力剤様式 | モーター台紙/Gearhead |
| フランジ | フランジ |
| NEMA の台紙 | NEMA の取り付けフランジ |
| 入出力構成 | |
| 減力剤の入力 | カップリングかブッシュ; ギヤ |
| 減力剤の出力 | 空シャフト; 377 紀元前に M6 |
| 軸系アライメント | 平行のオフセット |
| ハウジング次元 | |
| 長さ | 3.90 インチ |
| 高さ | 15.75 インチ |
| 重量 | 121 の lbs |
RV-C シリーズ変速機:: 次元
| モデル | Ø のインチ（mm） | B Ø のインチ（mm） | C Ø のインチ（mm） | D Ø のインチ（mm） | E Ø のインチ（mm） | F のインチ（mm） | G のインチ（mm） | H のインチ（mm） | 私はじりじり動きます（mm） | J のインチ（mm） | K のボール ベアリング |
| 10 | 5.79 （147） | 4.33 （110） | 1.34 （34） | 1.22 （31） | 5.75 （146） | 1.95 （49.5） | 0.16 （4） | 0.39 （10） | 0.67 （17） | 0.76 （19.2） | 6807 |
| 27 | 7.17 （182） | 5.51 （140） | 1.85 （47） | 1.69 （43） | 7.13 （181） | 2.26 （57.5） | 0.20 （5） | 0.39 （10） | 0.65 （16.6） | 0.77 （19.5） | 6810 |
| 50 | 8.76 （222.5） | 6.93 （176） | 2.60 （66） | 2.24 （57） | 8.74 （222） | 2.68 （68） | 0.20 （5） | 0.47 （12） | 0.80 （20.2） | 0.94 （23.8） | 6813 |
| 100 | 9.86 （250.5） | 7.83 （199） | 2.87 （73） | 2.80 （71） | 9.84 （250） | 2.86 （72.6） | 0.20 （5） | 0.47 （12） | 0.78 （19.9） | 0.83 （21.15） | 6816 |
| 200 | 13.66 （347） | 10.24 （260） | 3.94 （100） | 3.54 （90） | 1362 （346） | 4.02 （102） | 0.28 （7） | 0.39 （10） | 1.23 （31.2） | 1.31 （33.2） | 6820 |
| 320 | 17.24 （438） | 13.39 （340） | 5.51 （140） | 5.43 （138） | 17.32 （440） | 3.98 （101） | 0.22 （5.5） | --- | 1.46 （37） | 1.71 （43.5） | 6830 |
| 400 | 19.09 （485） | 13.78 （350） | 5.51 （140） | 5.43 （138） | --- | 4.35 （110.5） | 0.24 （6） | --- | 1.54 （39） | 1.71 （43.5） | 6830 |
| 500 | 18.70 （520） | 15.35 （390） | 5.91 （150） | 5.43 （138） | --- | 5.14 （130.5） | 0.30 （7.5） | --- | 1.87 （47.5） | 1.97 （50） | 6832 |
| 900 | 22.44 （570） | 15.35 （390） | 5.31 （135） | --- | --- | 6.50 （165） | 0.89 （22.5） | --- | --- | --- | --- |
-
