円形の風車の減力剤のガードレールは機械 1.5mm - 3mm を形作ることを冷間圧延します

円形の風車の減力剤のガードレールは機械 1.5mm - 3mm を形作ることを冷間圧延します

ガードレールの主要な技術的なデータは転がりま機械を形作ります

機械を形作るロールの構造

1. アンコイラー

• 1 の側面の 1 つの頭部との受動のローディング
• 最高。 見掛け密度: 8000Kg
• 最高。 コイルの直径: 1600mm
• 最高。 コイラーの幅: 600mm

2. 与え及び水平になること

• 金属板は指導に動きます送られます（両方とも左右の側面調節可能です）
• 金属板はローラーの直径の提供にです 180mm の材料です鋼鉄 S45C、癒やされた 48°C-52°C 送られます
• 水平になることは下げ気味なすべて癒やされた表面処理である 4 つのローラーされますおよび 3 つのローラーの上部によって。

3. 打つこと（両方とも左右の側面は調節可能です）

• 油圧に打つこと
• ピストンの直径: 140mm
• 働き圧力: 20Mpa
• 型材料: Cr12、癒やされた 58°C-62°C
• 油圧場所の力: 15 の KW
• 次元（mm）: 1500 の（L） X1100 （W） X1200 （H）

4. 形成

• 主要なモーター力: 22 の KW
• 円形の風車の減力剤 BWD14-43-45KW
• 伝達: 普遍的なカップリングが付いているギヤ ボックス
• シャフト材料: 処置を終えた後癒やされ、和らげられる良質の鋼鉄 45 を使用して
• シャフトの直径: 100mm
• ローラー材料: GCR15、癒やされた 58°C-62°C は、表面処理を電気めっきします
• 場所の数: 17 の場所
• 使用周波数変換、5m-15m/min を調節する速度（ない打つことを含んで）
• 頻度コンバーター: 松下電器産業（380V、50Hz）
• PLC の制御
• タッチ画面操作のパネル

5. 切断

• 油圧切断
• 切刃の材料: Cr12、癒やされた 58°C-62°C
• ピストンの直径: 250mm
• 働き圧力: 30Mpa
• 働く打撃: 80mm

生産ラインの 6.Dimension

• 11000mm （L） X1800mm （W） X1500mm （H）

7.Run は台に置きます

• 溶接される正方形の管（60mm*40mm） （高さは調節可能です）
• 次元: 1500mm （L） X800mm （W） X600mm-1000mm （H）

機械を形作るロールの作業の流れ

指導を用いるローディング与えの原料（金属板は最初の形成場所に導かれます）--水平に打圧延及び形作油圧切断--テーブルを動かして下さい

デッサンを見本抽出して下さい

厚さ: 1.5mm-3mm

生産ライン

Decolier の機械（与えでを含む、のコンピュータ、切れる油圧場所制御する打つこと水平になります、ロール形成）、操業テーブル（2 PC）を形作るロール

生産ライン スケッチ

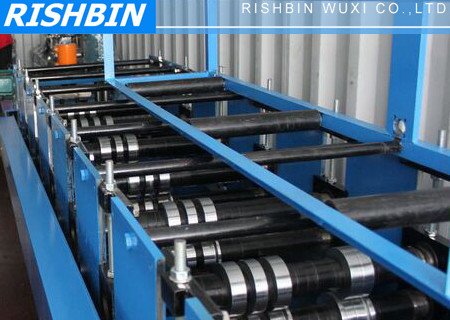

参照のための機械写真

私達の利点

• 良質
• 信頼できる
• 耐久
• 適正価格
• サービスの後でよい
• 1 年の保証
• 経験 10 年以上
