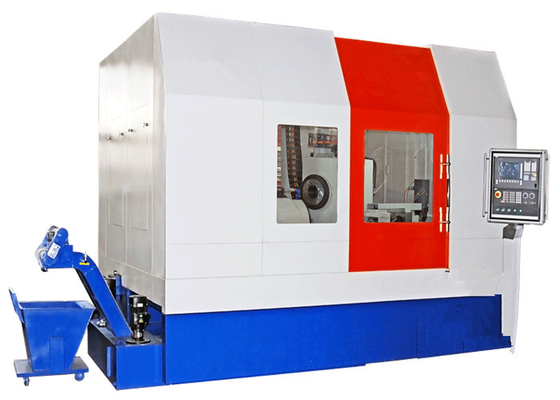

CNC Gleason 2 つの切断モードの螺線形の斜めギヤ発電機、Gleason および Oerlikon システムの
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ハイライト: | 螺線形の斜めギヤ発電機,まっすぐな斜めギヤ発電機 |
||
|---|---|---|---|
CNC Gleason 2 つの切断モードの螺線形の斜めギヤ発電機、Gleason および Oerlikon システムの
適用:
JCB シリーズ CNC の螺線形の斜めギヤ発電機は 5 つの連結機械との 6 軸線、使用個々のインデクシングであり、連続的なインデクシング処理方法は」GLEASON」および「OERLIKON」ギヤ歯システムが付いている螺線形の斜めギヤの機械化に、一方で対応するカッターおよび対応する処理方法を使用します。 機械はまた合わせます大量生産の要求の複数の変化の小さいバッチ プロダクトの試験製造に会うことができます。 作り出されたギヤは通常自動車の後車軸ギヤのための自動車車のために、軽い負荷トラック、トラクターおよび構造機械類およびスペシャル使用されます。
製品特性:
●はトルク モーターによってカッターの紡錘および工作物の紡錘伝達正確さを改善し、剛性率を機械で造りなさいように運転されます。
●は直接運転するためにカッターの紡錘およびバックラッシュを除去しなさいように工作物の紡錘トルク モーターを採用します。
●は 2 つの切断モードが機械装備されています: 「GLEASON」および「OERLIKON」は、およびフォーマット方法をおよび方法機械化の「OERLINKON」円形ギヤへの発生採用します。
●は機械 2 つの切断モードを採用します: 乾燥した切断およびぬれた切断。 乾燥した切断の効率は 3 から 5 倍もっとよりぬれた切断です。
乾燥した切断が最も成功しているの表面の終わり●はよい、高有効な、保存のエネルギー源および環境保護ように保存オイルの液体の費用です。
●に機械カッターの紡錘の傾きの償いのメカニズムがあります。
●は機械化の「GLEASON」の歯システム ギヤに機械変更ロール方法、それを持っています歯の表面の訂正の特徴を採用します。
従って●は側面の掛かる構造が付いているカッターのヘッドストック、コラムの構造を増強し、カッターのヘッドストックは滑らかに動いています。
●は機械ベッド L タイプのレイアウト、スクラップが熱を直接取り除くようにスクラップはチップ輸送装置で直接の間にする乾燥した切断を落ちることを保障する、それベッドへのない移動、最高減らします熱ゆがみをです。
パラメータ テーブル:
|
変数 |
JCB60 |
||
|
処理方法 |
直面製粉 |
表面歯切り工具で切ること |
|
|
最高。 工作物（mm）の直径 |
600 |
||
|
最高。 係数 (mm) |
15 |
13 |
|
|
最高。 表面幅（mm） |
110 |
||
|
最高。 ギヤ比率 |
10:1 |
||
|
歯の数 |
5-200 |
||
|
ギヤの正確さ |
GB6 クラス（GB11365-89） |
||
|
カッター（mm）の直径 |
100 |
||
|
カッターの紡錘（r/min）の速度 |
390 |
||
|
× 軸線（mm）の打撃 |
-50-950 |
||
|
Ｙ軸（mm）の打撃 |
-290-290 |
||
|
Z 軸（mm）の打撃 |
50-600 |
||
|
B 軸線の歯底円すい角 |
0°-90° |
||
|
次元（L×W×H） |
4980×3800×3400 |
||
|
Net.weight （Kg） |
25000 |
||
