0.3mm - 2mm の鋼鉄コイルの処理のための完全な自動ロール スリッター

0.3--2mmx1300mm のスリッター R

Descrition:

1. スリッターは大きい電流を通された鋼鉄コイルを処理できる鋼鉄コイルの加工産業前塗られた鋼鉄コイルで広く使用されます、alumzinc はあるさまざまな幅に等巻き、より小さいコイルは異なったプロフィールを形作るために企業を形作るロールでそれからこれらのより小さいコイル広く使用することができます。

2. コイル・カー、アンコイラー、導くピンチ ロールの全ライン consits はせん断器官、スリッター、不用なスクラップの recoiler、テンショナー、前seperator、recoiler およびコイル・カーを荷を下すこと先頭に立ちます。

3. 私達は三菱 PLC および台湾かドイツでなされる自動生産最上質油圧弁をまた実現するために人間相互タッチ画面の Eurotherm のコントローラーを採用します

4. 私達は私達の顧客に機械の全生命維持そして技術的なガイドを予備品また提供してもいいです

5. 低い noice、安定した performace および高性能と作動することは容易です

適用:

スリットは機械、HF の溶接の管ラインを等形作るロールで使用することができます。

指定:

0.3mm~2.0mm×1300mm のスリッターの指定

鋼鉄コイルの 1.Basic 指定

鋼鉄コイル材料: 共通の炭素鋼、電流を通された鋼鉄か前塗られた鋼鉄

コイルの厚さ: 0.3mm--2mm

コイルの直径: 最高ф2100mm

コイルの幅: 300mm---1300mm

コイルの内部の直径: ≥φ508

コイルの重量: 最高 20T

2.Flow 図表:

油圧コイル・カー---単一の心棒の アンコイラー 頭部guiding&head のシャベルおよび 2 つのロール供給 --シートのヘッドせん断機械---ピット（1）--調整する偏差（シートの指導）--切り開側のスクラップ反動ピット（2）---前seperator および引張り機械を弱めます---コイルの反動 ---車コイルの荷を下します--油圧制御 ---電気制御

3..1 油圧コイル・カー:

コイル・カーの 1:1 の形態: 4 動かされた歩行

1.2 コイル・カーの構造: 鉄骨構造およびそれは上の V 形です。

1.3 連続的な歩行の力: 2.2kw cycloidal ギヤ減速機

1.4 持ち上がり、低下の力: 油圧 cyliner によって運転されるф160mmx700mm

持ち上がり、低下の 1.5 最高の旅行: 700mm

1.6 最高の積載量: 20000KG

ピットが付いている 1.7 コイル・カー

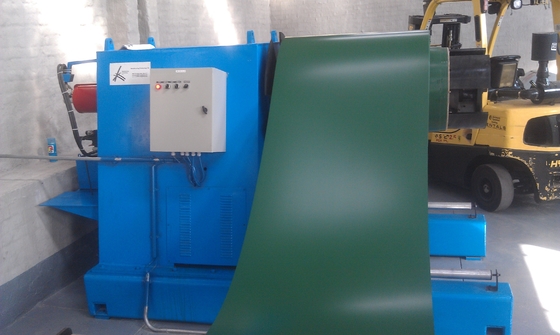

2. 単一の心棒の アンコイラー 機械

2.1 decoiling 方法: 単一の腕の心棒、油圧内部の拡張

2.2 拡張および引き締まる範囲の形作って下さい: ф460--ф510mm の運転される油圧オイル シリンダー

動きの 2.3 力: 運転される油圧オイル シリンダー（オイル シリンダー指定ф160mmx100mm）

2.5 のコイル最高の外 dia: Φ2100mm

2.6 のコイルの幅: 300mm--1300mm

2.7 最高の積載量: 20000kg

ブレーキの 2.8 方法: 空気ブレーキ

3: 指導の頭部およびシャベルの頭部

3.1 ヘッド指導の構造の形作って下さい: 鋼鉄は構造、lifting&lowering のためのオイル シリンダーを溶接しました

3.2 油圧オイル シリンダー指定: ф100x500mm、2pcs

3.3 ロールの引き: 40Cr、ф250mmx400mm のゴム製ロール

3.4 引き力: 4kw cycloidal ギヤ減速機

シャベルの頭部のための 3.5 指定: 鋼板の溶接された構造

3.6 持ち上がり、低下の力: 水圧シリンダ: ф80mmx400mm:

expanding&contracting の 3.7 力: 水圧シリンダ: ф63mmx400mm

4 つの 2 つのロール供給

4.1 のフィード ロールの指定: ф160mmx1350mm

ロールの 4.2 材料: 堅くなる 40Cr をクロム染料で染められる転がします

ロール lifting& の低下を水平にするための 4.3 オイル シリンダー: ф80mmx100mm、2pcs

4.4 lifting&lowering 器官: 4kw cycloidal ギヤ減速機

供給の 4.5 力: 速度減力剤と 7.5kw モーター

5.hydraulic シートのヘッドせん断機械 1set

5.1 指定: 2mmx1300mm

5.2 せん断の最高の厚さ: 3mm

5.3 の最高の幅: 1300mm

5.4 ピットの指定: 基盤で顧客が作る 3mx1.8mx3m （LXWXH）

5.5 主関数はコイルの貯蔵、またコイルを地面の損傷から保護するためにであり、

6. 単位（側面の指導の単位）を調整する偏差

6.1 垂直は指定を転がします: ф90mmx1250mm 3 組

6.2 コイルの押すロール: クロム染料で染められるф100mmx1400mm

コイルの押すロールの 6.3 力: 油圧オイル シリンダー、ф80mmx100mm

6.4 偏差の調整の範囲: 300-1300mm

側面の導く 6.5 方法: 手制御による単一の側面

7. 主要なスリッター

7.1. 切り開く方法: 丸刃の切り開くことを立てます

シャフトを切り開くことの 7.2 指定: ф205mmx1300mm

刃シャフトの 7.3 材料: 40Cr によって堅くされるクロムおよび磨くこと

7.4 円形ディスク刃の指定: D305xd205mmxT10mm

刃の 7.5 材料: 6Crw2Si の堅くされたクロム HRC60-62degrees

7.6 切り開くモーター力: 速度減力剤と共同カップリングが付いている DC55KW モーター

押すドライブを切り開くことの 7.8 力: 2.2KW cycloidal ギヤ減速機

7.9 の切り開く速度: 調節可能な 0-50m/min

7.10 切り開く幅の正確さ: +/-0.03mm

刃を変える 7.12 方法: 油圧オイル シリンダーは移動に立場を運転します、

7.13 油圧オイル シリンダー指定: ф63mmx450mm

8 側面のスクラップの recoiler

8.1 の二重側面の不用な recoiler

反動の版の 8.2 指定: ф450mmx350mm

反動の 8.3 力: 4kw モーター インバーター制御

9 つのピット/ループ テーブル

9.1 はピットの形作ります: 注がれるコンクリート二重側面の平らなテーブル

9.2 個のループ サイズ: 4.5mx2mx3.5m （LXWXH）

9.3 平らな表の構造: 滑走と溶接される正方形の管は表面でカバーされる端およびプラスチック板で転がります

持ち上がり、下がる 9.4 油圧オイル シリンダー

前seperator 10.damping&

10.1 前seperator シャフト dia: ф85mmx1300mm

10.3 の前seperator ディスク specificationф200mmx3mm、65Mn は processment を癒やしました

lifting&lowering 10.4 の前分離器シャフト: 油圧オイル シリンダー ドライブф75mmx100mm

押すことの 10.5 力: 油圧オイル シリンダーф80mmx1400m、2pcs

ロールの 10.6 材料: 40Cr 熱 processment HRC55-56

11. コイルの recoiler の器官および分離器

11.1 の反動シャフトの指定: ф230mmx1300mm

11.2 の反動の指定: ф508mmx1300mm

拡張および引き締まることの 11.3 力: ф160mmx100mm

11.4 の援軍: 鉄骨構造、油圧オイル シリンダーф80mmx350mm

11.5 の seperator シャフトの指定: ф85mmx1300mm

11.6 の seperator ディスク: ф200mmx3mm、65Mn は processment を癒やしました

11.7 の seperator 力: ф75mmx350mm の油圧オイル シリンダー

腕力を押す 11.8 コイル: ф80mmx1400mm

反動の 11.9 力: 75KW DC モーター

11.10 運動制御: e Eurotherm 制御 590 はイギリスで作りました

11.11 の反動の速度: 調節可能な 0-50m/min

11.12 の最高のコイルの重量: 20T

11.13 支持力: 水圧シリンダф80mmx350mm

コイル・カー（地面の軌道車）の荷を下す 12 コイル

コイル・カーの 12:1 の形態: 4 動かされた歩行

12.2 連続的な歩行の力: 2.2kw cycloidal ギヤ減速機

12.3 持ち上がり、低下の力: 運転される油圧 cyliner

12.4 の指定: ф160mmx700mm

12.5 最高の積載量: 20000KG

13 油圧制御

13.1 油圧場所 1 のセット

13.2 制御弁およびオイル管、それぞれのための 1set

13.3 圧力: 16Mpa

13.4 力: 7.5kw-4

13.5 オイル タンク: 450L

14 電気制御

14.1 電気キャビネット 1 のセット

14.2 の操作のキャビネット 2 のセット

14.3 三菱 PLC
