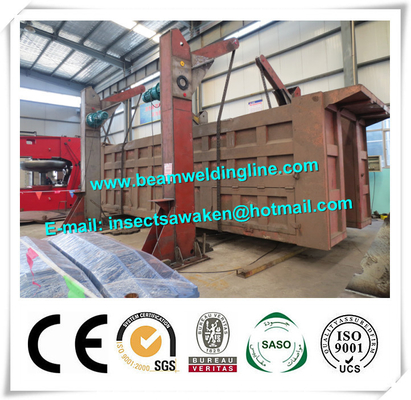

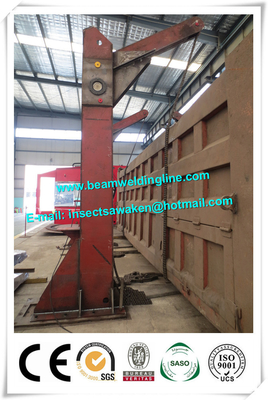

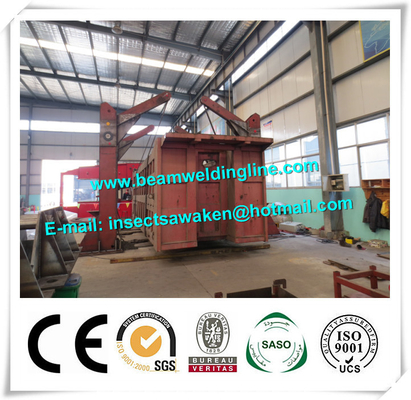

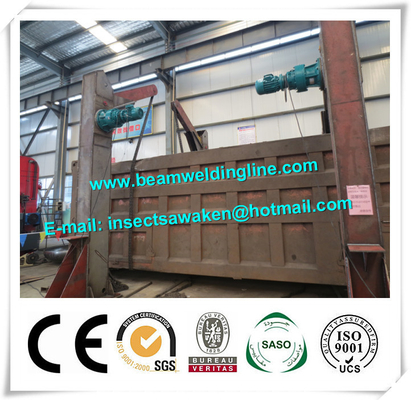

チェーン タイプ回転機械箱形はりの生産ライン/鎖の転覆機械

チェーン タイプ回転機械箱形はりの生産ライン/鎖の転覆機械

1. 装置の指示

この機械は tilter 4 トンの鎖のです。 転覆の鎖を通して、それは右の位置にあります仕事を継ぎ合わさらせますことができます。 その間回ることができますそれは半自動溶接機に他の溶接装置、それによって接続することができます。 それは電磁石の速度の変化か周波数制御を使用します。

2. 技術的な変数

a. モデル: LF-60
b.最大負荷容量: 6tons
c.最高の突飛性: 20mm
D.モーター力の転覆: 2*2*2.2KW
e.天使の転覆: 0-360°
f.工作物の適した最高の高さ: 2800mm
g.工作物の適した最高の幅: 2500mm
h.速度の転覆: 520-5200mm/min のモータ速度の周波数制御
I.色: 黄色か青

3. 性能の特徴

tilter はフレームから成っていて、肢、バランス重量および制御部品を転覆させる構造を転覆させます。
フレームの主要な機械は溶接の構造の 1 部です。 それはフレーム タイプ構造と採用し、すべての溶接接合箇所は定数に従って増強します溶接する溶接の共同条件をあります。 溶接の後で、それは焼きなましの熱処理に溶接の内部圧力を拭き、変形を防ぐことができるように使用されます。
構造の転覆の主関数は溶接のために工作物の転覆によって作ります。 それはモーター、減力剤、チェーン車輪および鎖から成っています。 減力剤は S シリーズみみずギヤ螺旋形の螺線形の円錐形の減力剤 + ブレーキ モーター ドライブと採用します。 それは効果的に回る工作物を締めることができます。 それは工作物を締めるために位置に達することができます。
フリップ腕の主関数は補助サポート役割です。 中間はフレームとつながり、回転斧のまわりで固定天使の動揺をすることができます。
端はバランス重量とつながります。 前部の端は鎖によって工作物とつながります。 工作物なしで、フリップ腕はバランス重量の影響で回るそれに影響を与えます。 2 本のフリップ腕間の間隔は 800mm 以上あります。 それは工作物を便利に置かせますことができます。 工作物を置くとき、フリップ腕は重力の影響によって水平姿勢を進めることができます。 2 本のフリップ腕間の間隔を作るためにそれはバランス重量の影響のために必要性手の工作物、フリップ腕 800mm 以上回るとき、便利に工作物を時を過ごすことができます。
バランス重量はフリップ腕の背部によってつながります。 主関数は腕を回すために使用されます。
鎖の速度を転覆させることは steplessly 調節可能です。 トランスデューサーによって採用によって、それは速度を転覆させることを調節できます。

4. 供給の範囲および部品の単位（2 セット）

a. 構成して下さい: フレーム、転換のメカニズム、フリップ腕、バランス重量
b.任意材料 1piece

5. 技術的な文書
a.操作の使用説明書
b.証明、パッキング リスト
