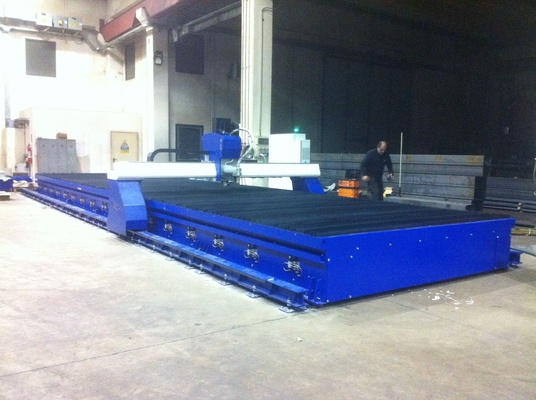

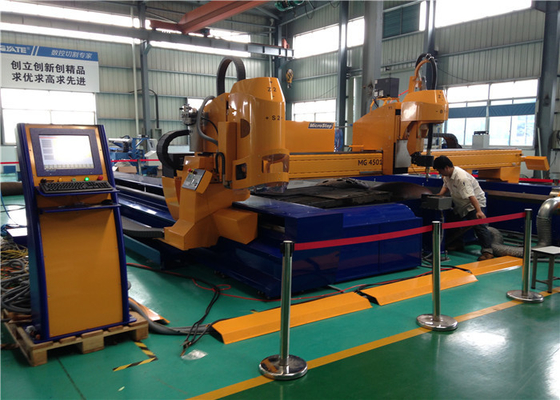

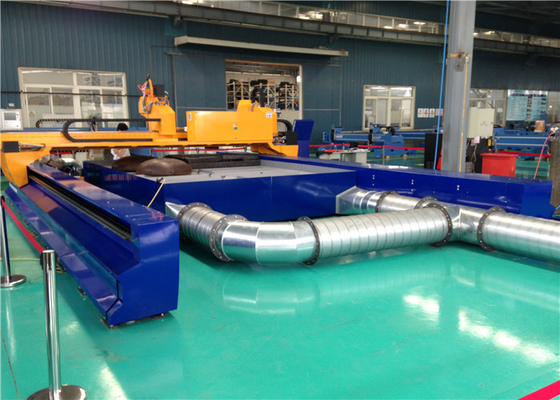

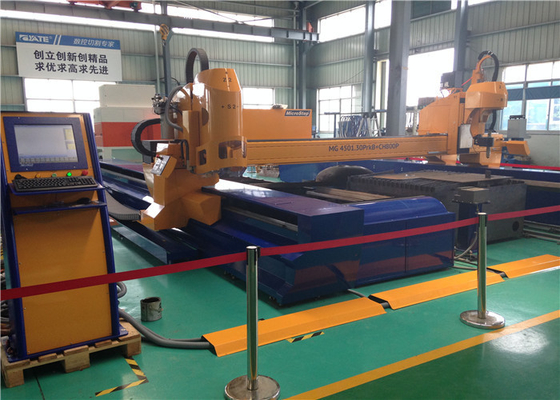

CNC 回転式斜角が付く血しょう打抜き機
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ハイライト: | 電気打抜き機,薄板金の切削工具 |
||
|---|---|---|---|
軌道に血しょう斜角が付くことのための自動 CNC 血しょう打抜き機の倍の正方形管のビーム
1.Description
穏やかな鋼鉄およびステンレス鋼に両方鋼板で斜角が付く軌道血しょうで使用する回転式斜角が付く機械。 CNC のコントローラーおよび完了された電気ドライブの入り込むソフトウェアはイタリアからあります。 機械ガントリーおよび操作の机はイタリア HERMMAN によっておよび中国製設計されています。

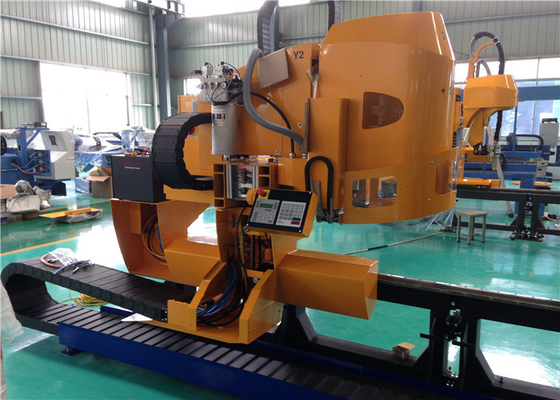

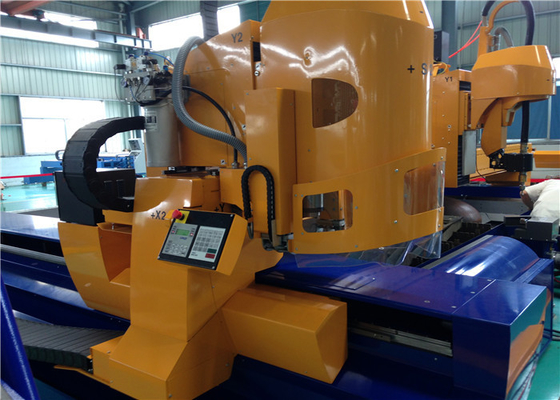

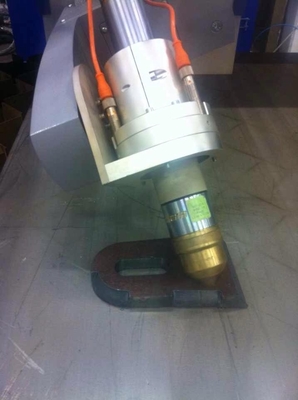

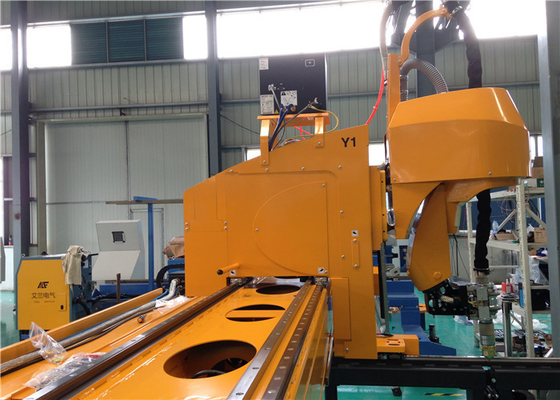

2. ロボット腕を搭載する Z32 FLORENZ の回転式斜角が付く装置は振れます: A+B の servo の動き。
| いいえ。 | 項目名前 | 記述 | 起源 | Qty. |
| 1 | ロボット腕の振動 AC サーボ モーター |
a) ロボットのための 100W AC サーボ調和的なモーターは回転式を武装させます。
|
日本 | 2sets |
| 2 | ロボット腕の回転式機械装置 |
a) 二重風変りな振動装置及びアルミ合金の腕の構造。 b) 粉のコーティングの金属カバー。 c) 反衝突装置が付いている自己調整のトーチのホールダー。 |
イタリア | 1set |
（1）。 X-Y-Z の軸動きの AC サーボ モーター及び運転者:
| いいえ。 | 項目名前 | 記述 | 起源 | Qty. |
| 1 | X-U の軸線の縦方向の動き |
a) ブレーキが付いている高いトルク 1700With7.7 Nm AC サーボ モーター。 b) 実時間バス通信用インタフェース。 |
イタリア | 2sets |
| 2 | Y-Z の軸線の横及び持ち上がる動き |
|
イタリア | 2sets |
（2） Z32 FLORENZ CNC のコントローラー:
| いいえ。 | 項目名前 | 記述 | 起源 | Qty. |
| 1 | PC コンピュータ |
|
イタリア | 1set |
| 2 | CNC のコントローラー |
|
イタリア | 1set |
（3） Z32 ネスティング ソフトウェア: 3D 切断のデモ及び変数及び設定の指導:
| いいえ。 | 項目名前 | 記述 | 起源 | Qty. |
| 1 | 斜角が付くネスティング ソフトウェア |
|
イタリア | 1set |
| 2 | 斜角が付くデータベース |
b) ベベル角度の補償のデータベース。 |
イタリア | 1set |
3.B 部品
CNC の打抜き機指定及び構成
（1）。 機械コンフィギュレーション:

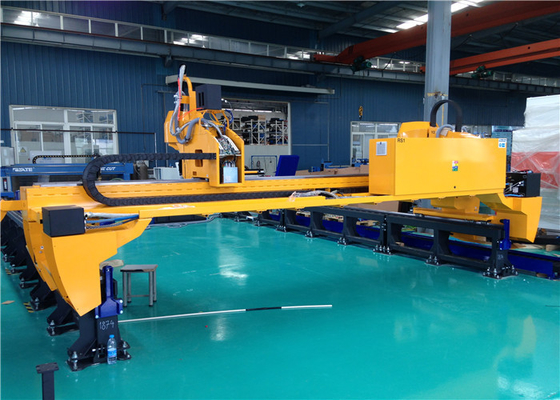

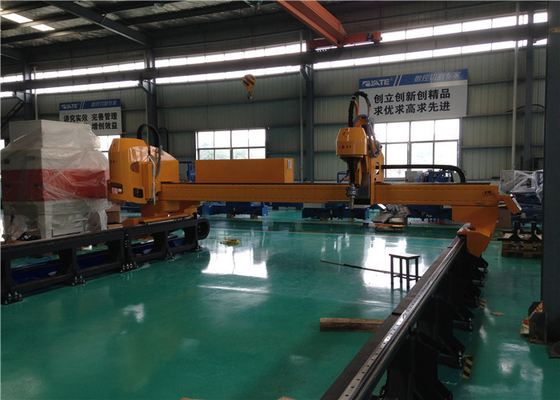

| 機械ガントリー |
二重正方形管のビーム構造はあります イタリアでそして中国製設計されている。 |

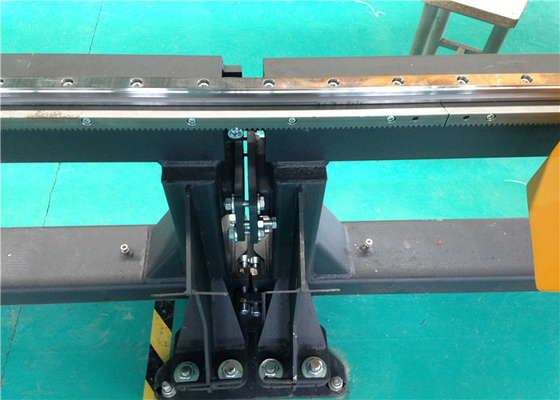

| 鋼鉄柵及び棚 | 中国語 43KG/M |
| 鋼鉄柵のスパン | 4000mm |
| 鋼鉄柵の長さ | 18m*2 側面 |
| X-U の軸線の縦方向の動きの機械 |
イタリア人の二重側面 AC サーボ ドライブ イタリア 1700W*2sets |
| Ｙ軸の横の動きの機械 |
イタリア AC サーボ ドライブ イタリア 750W*1set |
| Z 軸の持ち上がる動きの機械 |
イタリア AC サーボ ドライブ イタリア 750W*1set |
| X-U-Y-Z 軸ギヤ減力剤 |
ドイツ NEUGART 2+1+1sets |

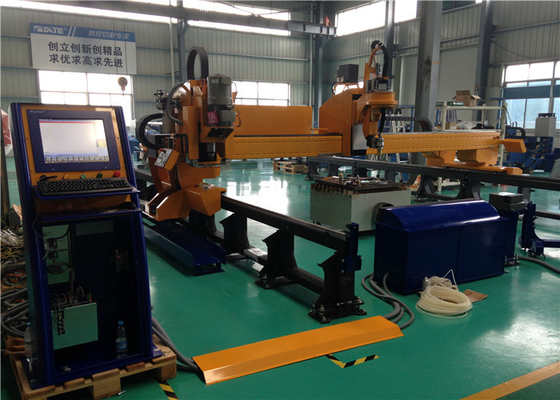

| 操作の机 + タッチ画面のパネル |
独立した設計及びタッチ画面 イタリア語 Hermann |
| 3D 回転式斜角が付く CNC のコントローラー |
統合されるイタリア FLORENZ Z32 CNC のコントローラー 1set |
| 電気制御及びサーボ・システム |
ドイツ語 SIEMENS 及びイタリア D.ELECTRON 1set |
| 良い血しょう動力の源及びトーチ |
自動ガス制御を用いる米国 HPR260xd 1set |
| CNC 血しょうトーチの発動機 |
アルミニウム版 + 線形軸受けスライダー 中国 YDT-Z/F 1set |
| CNC 血しょうトーチの揚げべら |
ねじ棒 + AC サーボ モーター イタリア D.ELECTRON 1set |
| ロボット腕の振動装置: A+B の軸動き |
日本 AC サーボ調和的なモーター 100W* 2sets |
| ロボット腕の振動機械装置 | イタリア HERMANN 1set |
| 横の動きの機械システム |
軸受けスライダーが付いている精密ギヤ/棚及び線形ガイド・レール 台湾 HIWIN 1set |
| 切断のテーブルは顧客によってなされ、デッサンは発煙の抽出システムに中国 YATAI のそれから従うべきですあります。 | |
| 機械基礎は H のビーム鋼鉄で構成され、顧客によって準備されて、デッサンは YATAI の工場からあります。 | |
（2）機械機能:
| 斜角が付くことのためのネスティング ソフトウェア | イタリア LIBELLULA 斜角カットの 1set |
| 斜角が付く切断のデータベース | イタリア 1set |
| AC サーボ アーク電圧のトーチの高さのコントローラー | イタリア 1set |
| 血しょうトーチの反衝突装置 | 中国 1set |
| X-U-Y の軸線の動きの電気及び機械限られた装置: | 4+4 単位 |
| 力の安定性装置 | 中国 5000VA 1set |
| 鋼鉄柵の表面のための塵の洗剤 | 中国 1set |
（3）。 機械技術仕様:
| 有効な切断幅 | ≤ 3,100mm |
| 有効な切断長さ | ≤ 16,000mm |
| 機械遊んでいる速度 | 0-50m/min |
| 血しょう切断材料 | 穏やかな鋼鉄及びステンレス鋼 |
| 血しょう刺すような厚さ | 血しょう力モデルを参照して下さい |
| 血しょう縁切りの厚さ | 血しょう力モデルを参照して下さい |
| 血しょうトーチのアップ/ダウン間隔 | ≤280mm |
| 血しょうトーチの高さ制御 | アーク電圧のトーチ制御 |
| 最高のベベル角度 | ±45 程度 |
| 最高の振動速度 | 3000mm/min |
| 最少角度の間違い | ±1.5 程度 |
| Min.によって省略される端の間違い | ±1.0mm |
| 機械精密標準 |
中国 JB/T5102-1999 の調和 標準 |
| 血しょうトーチの垂直精密 | ±0.3mm |
| 血しょうトーチの追跡の精密 | ±0.5mm |
|
側面の長さ: 1000*1000 最短コースの速度: 500-800mm/min |
 |
| 交差の間違いのポイント | ±0.5mm |
| 最短コースの間違い | ±0.3mm |
| 円の程度の間違い | ±0.5mm |
| 斜めの間違い | ±0.5mm |
| 速度の設定の間違い | ±0.5% |
| 切断の荒さ | Ra≤12.5μm |
| 主要な鋼鉄柵の側面の最短コースの間違い | 2.0mm/10000mm |
| 補助柵の側面の最短コースの間違い | 2.0mm/10000mm |
| 主要な柵の表面横の精密 | ±0.1mm/1000mm |
| 主要な及び補助柵間の横の間違い | ≤2.0mm |
（4）。 機械作動状態:
| 働く温度 | -10℃~+40℃ |
| 相対湿度 | 凝縮なしの≤95% |
| 環境 | 換気および衝撃無し |
| CNC システムの電源 | AC 1-Phase/220V±10V |
| 血しょう力の電源 | AC 3-Phase/380V±10V |
| 力の頻度 | 50/60Hz |
| 機械入力容量 | ≤5Kw |
| 血しょう入力 | ≤80Kw |
| 血しょうガスの種類 | 圧縮機械空気/酸素/窒素そう |
| 血しょうガスの源の条件 | オイル及び水のない 3 レベルのフィルターが付いている凍結する及び乾いた空気 |
| 血しょうガスの流れ | 圧力: 1Mpa の流れ: 0.8m3/min |
4.Machine 主要な部品表:
| 項目 | ブランド/起源 | Qty. | 映像 |
| 3D 斜角が付くことのための CNC のコントローラー |
イタリア語 Z32 FLORENZ |
1 | |
| タッチ画面および操作の机 | なされるイタリアの設計及び中国語 | 1 | |
| 良い血しょう力及びトーチ | 米国 HYPERTHERM HPR260xd | 1set | |
| ロボット腕 2 の軸線の振動機械装置 | イタリア語 Hermann | 1set | |
| 斜角のためのネスティング ソフトウェア |
イタリア LIBELLULA 斜角カットの版 |
1 | |
| 横のサーボ運転者 | イタリア D.ELECTRON | 1sets | |
| 縦方向のサーボ運転者 | 2sets | ||
| サーボ運転者を持ち上げるトーチ | 1sets | ||
| 横のサーボ モーター | イタリア D.ELECTRON | 1*750W | |
| 縦方向のサーボ モーター | 2*1700W | ||
| サーボ モーターを持ち上げるトーチ | 1*750W | ||
| ロボット腕の回転式調和的なサーボ モーター | 日本のブランド | 2*100W | |
| 横ギヤ減力剤 | ドイツ NEUGART | 1 | |
| 縦方向ギヤ減力剤 | 2 | ||
| トーチの持ち上がるギヤ減力剤 | 1 | ||
| 横の機械動き |
スライダーが付いている線形柵 台湾 HIWIN |
1 | |
| 縦方向の柵及び棚 | 中国 43KG | 18M |
|
5.C 部品
- 顧客のための他の選択

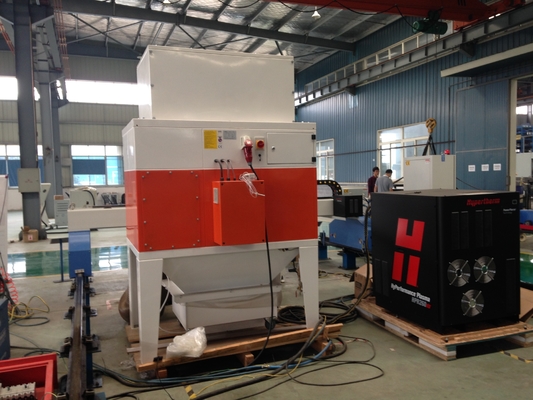

- 発煙及び塵抽出システムはチリの工場の顧客によって打抜き機、それを準備されます使用しています。
- 空気圧縮機/ガス貯蔵/凍結乾燥器はチリの工場の顧客によって準備されます。
