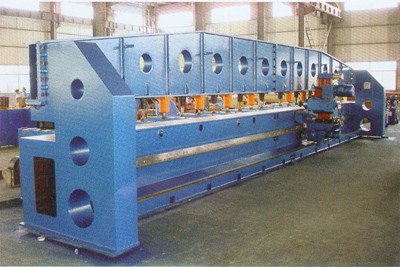

横のスライドの版の管の斜角が付く機械、端のフライス盤

• 工作物。 スリップ リングを使用して装置の直線は、安全および美しいです、動くこと容易掛かりました。

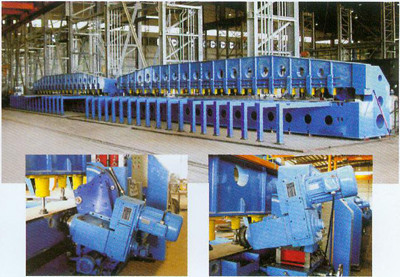

2 の装置の部品

ベッドは鉄骨フレームの構造、高度の設計、固体構造、よい剛性率、滑らかな小さい変形を採用します。 有効な打撃はベッドの 9M 以上、2 部、容易な処理および交通機関として設計されていてあります。

良質の 45 を使用してガイド・レール |、および使用が変形しなかった後一緒に接続し、別のものを持つためにベッド ボディとそれから全面的な処理、非常にガイド・レールのよい耐久性長期形作ります最初に計画される鋼鉄。

横のスライドの版で固定されるコラム。 横のスライドの版はベッドの柵の左そして右に広がるかもしれません。 コラム、それはで固定される製粉の頭部が自由移動かもしれない .so の上下に縦のスライドの版動くかもしれません。

上下に動かすことができるコラムの側の紡錘の箱によって修理される持ち上がる版。 AC モーター運転された紡錘。 紡錘箱は横の傾けられた 0-45 ° である場合もあります。 異なった製粉の条件に従って紡錘の端に、取付けられるカッターは異なった用具を変えます。

エプロンの下に取付けられている箱に与えて下さい 100-1000mm/min のから大きいエプロン製粉の速度を運転するためにフィード モーターを最もよい移動速度を選ぶかもしれないです押して下さい。 製粉のヘッド力: 7.5KW の周波数変換の stepless 速度範囲、高精度な速度の安定性。

3 の技術的な変数:

• 有効な版の長さ: 6000/9000/12000mm
• 版の厚さ: 6-50mm
• 斜角製粉の最大深さ（斜辺）: 12mm。
• 製粉の角度: 0-45 °
• シリンダーの数: 8/11/15
• 製粉の頭部: 1 セット
• 製粉力ヘッド モデル: TX-32A のタイプ（Taiwang スペシャルでなされる）。
• 製粉力ヘッド モーター力: 5.5KW の速度 1440rpm;
• 紡錘の速度: 110-1100rpm.
• 紡錘の望遠鏡の動き: 60mm。
• 製粉の仕事の速度: 100-1000mm/min。
• 移動速度: 2000mm/min
• 働くモーター力: 3 つの KW。
• リワインド速度早送りすれば: 2000mm/min
• 油圧装置モーター力: 5.5 KW。
