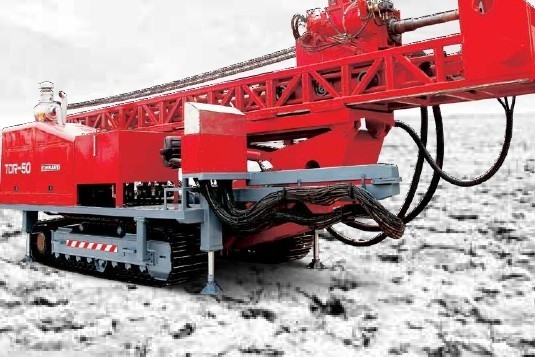

逆の循環の CBM の普遍的な掘削装置 TDR -50 との回転式訓練

逆の循環の CBM の普遍的な掘削装置 TDR -50 との回転式訓練

TDR -50 の普遍的な掘削装置は各ユーザーが 3.5 ″に 47 ″の試錐孔の直径および 1 200m まで鋭い深さの次の方法と、あくことを可能にします。

直接循環の●Rotary 訓練

逆の循環の●Rotary 訓練

●Percussion のコア試すい（ラムの芯を取ること）

●Wire ラインのコア試すい

●Down 穴のハンマーの訓練

●Free 落下訓練

●Direction の偏差の訓練

TDR の servies の装備は浅いのための使用である場合もあります鉱山の石油およびガス、石炭ベッドのメタン排水、geothermy、explotation および大口径の深海の井戸の塗布はまた、炭鉱の排ガスおよび救助の穴のための使用である場合もあります。

十分の TDR-50 油圧多機能の上ドライブ掘削装置

詳細仕様

1.エンジンを結合して下さい

ディーゼル機関、2 つの弁インライン、6 本のシリンダー intercooled ターボチャージ; 別のシリンダー ヘッド、フレームのブロック; 燃料装置のための機械高圧注入の技術を使用して。

ディーゼル機関のクランク軸は適用範囲が広いカプラーを通して油圧ポンプに力を提供します（ドイツの KTR によってなされる）。

モデル WD10G330E211 ディーゼル機関

330 HP （243 の Kw）に@ 2200 の RPM 動力を与えて下さい

Max.torque 1250 の Nm@ 1500 の RPM

変位 9.726 L

最低の燃料消費料量 210g/kw h

2.油圧装置

4 つの油圧ポンプ、3 つの可変的な変位のピストン・ポンプおよび 1 つは変位を固定しました

油圧ポンプは、すべて装備に一緒に力を提供します。 油圧装置は比例した制御弁および完全に回路のフィルター ユニットが付いている開路です。 濾材は取り替えることができます。

油圧の熱放散は強制風の冷却からあります。 回り、供給システムの可変的な変位のピストン・ポンプそして比例した制御弁は負荷に敏感な設計されていて、

どの制御要求されるかポンプの流れ。 すべての油圧枝は流出弁によって保護されます。

3.アウトリガーおよびマストの傾き

アウトリガーは重い正方形鋼管によって、前部なされ、後部シリンダーはドリルの土台と接続されます。 そこにローディングで装置を締めて、位置移動します。 各アウトリガーはひとりでに置くことができます。

マストのシリンダーは上下する、備えより安定したようにしますとき衝撃を減らすことができる緩衝端を。 制御弁は必要とされるに応じて速度を変えることができます。

4.コントロール パネル

運ぶとき左側で取付けられるアーク振動パネルおよびそれはマストの下で引き込むことができます。

コントロール パネルはすべての器具および穴あけ機の位置成っています。ダッシュ板は成っています: 水温度計、回転速度計、オイルの圧力計、回転システム、圧力の圧力計

供給システムのゲージ、鋭いシステム、訓練の圧力、圧力の圧力計

補助ポンプ等の。

5.マストのはめ込み

マストをはめ込むことはドリルの頭部に大いにより多くの旅行間隔および高さを、提供します

交通機関の主要な機械の長さを短くします。 滑走シリンダーはマストを助けます

3.65 m までの旅行間隔によって、地面に、それに応じて連絡させます IT企業に、

ドリルの土台の力を最小にします。

十分に拡大される: 62 フィート（18.9 の m）

十分に引き込められる: 39.4 フィート（m） 12

6.供給システム

上ドライブ頭部は水圧シリンダおよび鎖によって運転されます。 それが上がっている時、上部端の

マストはできました 1:2 の比率で延長、ヘッド単位の最大長です約 46 フィート（14.02m）

容量はの 230 の lbf （50 000Kg）引っ張ります力 110 を

容量はの 455 の lbf （12 000Kg）おろします力 26 を

最高。 速度 80m/min をおろして下さい

マストのスリップ 3.65m の打撃

7.安全システム

マストの油圧装置は安全油圧弁が何かがうまくいかないとき、装備されています

油圧装置および回転によって単位は制御、油圧安全からあいています

従って弁はヘッド単位を締め、あくことから停止し、そして事故を避けます。

8.遅供給のドリル弁

オペレータはゆっくり供給のドリルを通して圧力を正確に制御できます。

9。 上ドライブ頭部

tricone ビット、DTH のハンマー、PDC のディル ビットおよび会うダイヤモンド ビットのための上ドライブ頭部のスーツ

特別な要求はの仕事の間に速度およびトルクを回します。 拍車ギヤを使用して 4 転位の変速機

浴室潤滑を運転して下さい、油をさして下さい。 油圧モーターおよび変速機は大いに高速を提供できます

そして調節されるべきトルク。

角度はの必要とされる、0º から及ぶように単位を調節できます回します（縦）--90º.

コックの中心シャフトの内部直径: 76.2 mm

11.力のレンチ

はさみは SY/T5074 標準および API Spec 7K あくことおよび健康な整備装置」のための」指定に従って設計され、製造されます。

サイズは 3 1/2 の″のカップリング- 8 つの″ボディ--を鳴らしました

Max.Torque 100 000 Nm

回転速度 2.7 – 40 RPM

12。 取付け: クローラー、掘削機の下部構造

Max.Moving の速度は 3 つの Km/h です。

13。 ジブ ブーム

油圧ドライブおよび制御の 180º 回転式サポート。 積載量 7 605 の lbf （3 つの 450 の Kg）。

14。 浮遊潜水艦

浮遊潜水艦は接合箇所が 3 ″の範囲で可能にします（76.2 mm）動くことを。

15。 ウィンチ

マストの後ろで、取付けられる運転される、油圧モーターによってウィンチは棒のような、ウィンチの包装の管持ち上がる鋭い用具のために使用して、穴あけ工具およびドリル・カラー、等操作他の鋭い機能の独立者です。

ウィンチのロープ容量 50 の m

力を引っ張る空の車輪 3450 の kg

空の車輪の速度 60 m/min

鋼鉄ケーブル 13 の mm、35 の m

16。 ライン ウィンチ

装備はまたライン ウィンチが装備され、コア試すいおよび他の鋭い分野のために使用します。

最高の持ち上がる容量: 1.5 トン。 （裸ドラム）

鋼線 Dia.: 6mm

ロープ容量: 1500m

単一ワイヤー持ち上がる速度は 0-280m/min です、stepless 調節可能装置を検出する上昇および台紙のために使用されてであり。

17。 泡ポンプ

泡ポンプは油圧、横、triplex、単動 reciprocation のピストン・ポンプによって運転されます。

最高の変位 75 の L /min

最高圧力 6 Mpa

18。 用具ルブリケーター

DTH のハンマーのためのドリル用具に油を差すルブリケーターに用具を使って下さい。

潤滑油の流れ: 0-12 L/h

貯蔵: 8 つの L

19。 電気システム

ディーゼル機関によって運転される発電機およびねり粉は全体で 24V 直流を提供します。 すべてのケーブルはシール ラインによって保護されます。 なお、すべての回路はショートさせるが装備されています。

発電機 24 V DC

電池 2 電池の平行は 12 ボルトと接続しました

ヘッド ランプ 4 ハロゲン フラッドライト
